Універсальні електромеханічні випробувальні машини серії UNIFRAME, з навантаженням до 50 - 100 кН

EN 12697-34 | ASTM D1559 | ASTM D5581 | EN 12697-12 | ASTM D6927

ОСНОВНІ ХАРАКТЕРИСТИКИ:

• Автономна автоматична цифрова рамка завантаження
• Універсальна машина, відповідна для широкого спектра випробувань
• Замкнутий контроль швидкості / навантаження
• Автоматичне виявлення несправностей
• Чотири канали збору даних на борту
• Інтегрований засіб калібрування перетворювача
• Плавна швидкість від 0,05 до 51 мм / хв
• Великий сенсорний дисплей для перегляду графіків і тестових даних в реальному часі

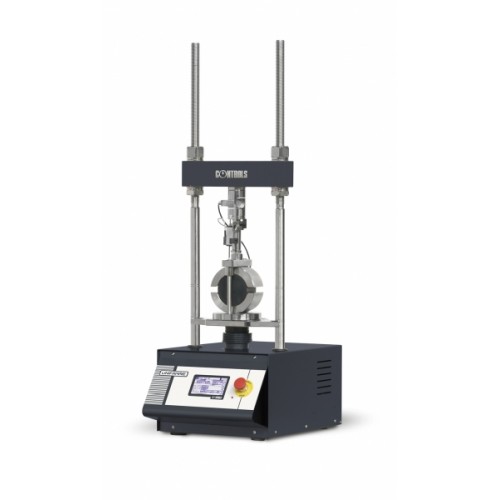

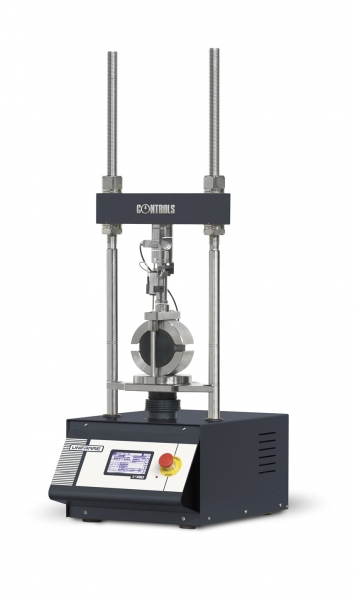

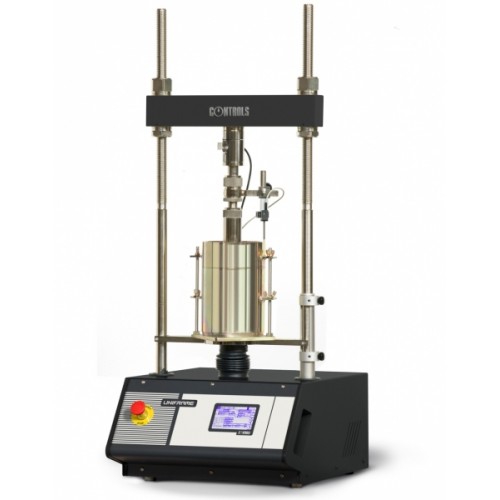

• CBR і «Маршалл» випробовуються в автоматичному режимі
• Регульовані обмежувачі ходу
• Швидке наближення і повернення забезпечують економію часу на тестування
• Кнопка аварійної зупинки
• Велика пам'ять для зберігання даних на USB-накопичувачі

Вступ

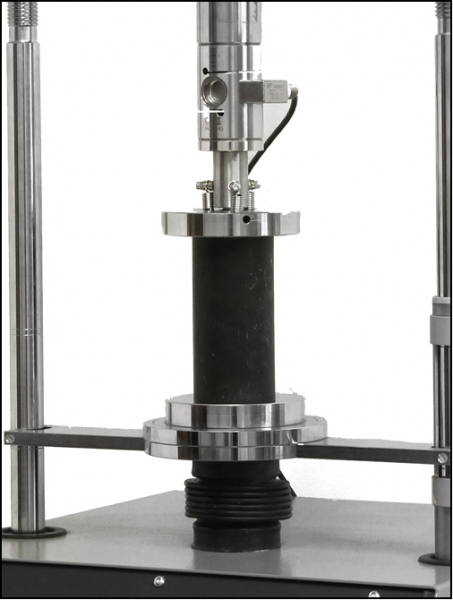

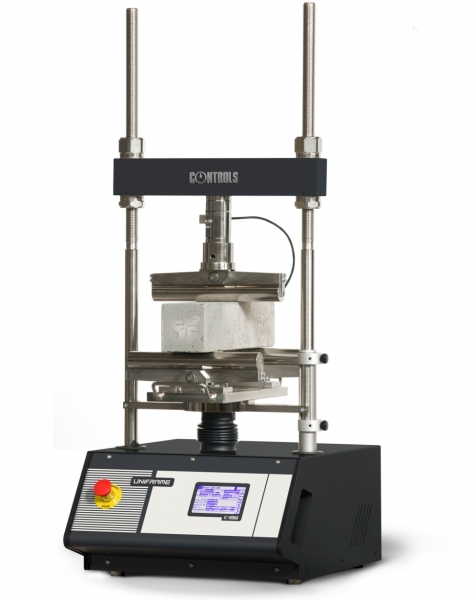

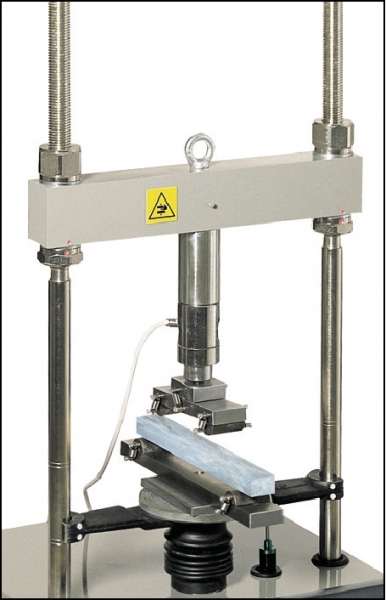

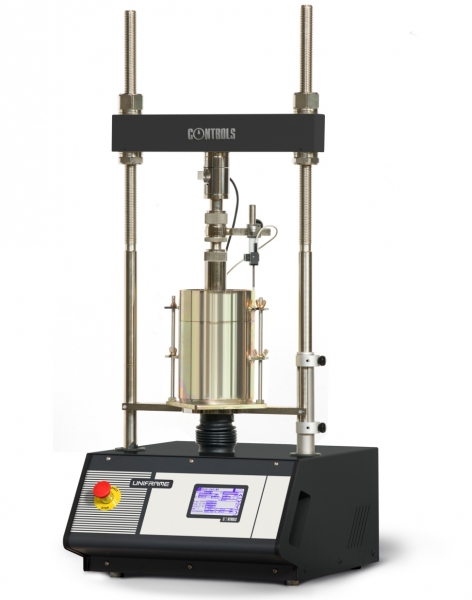

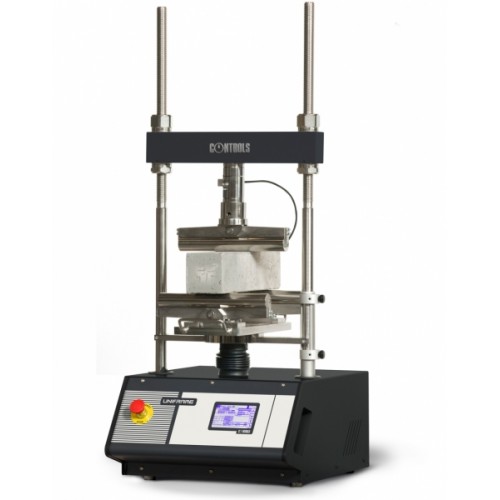

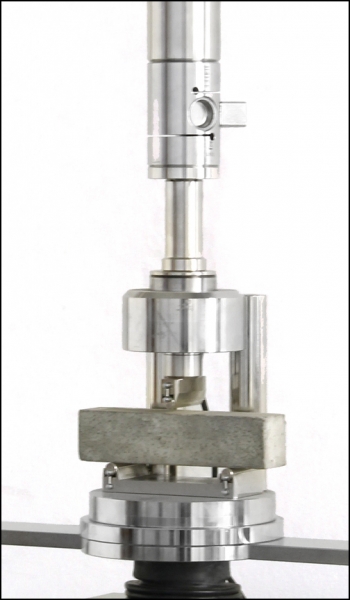

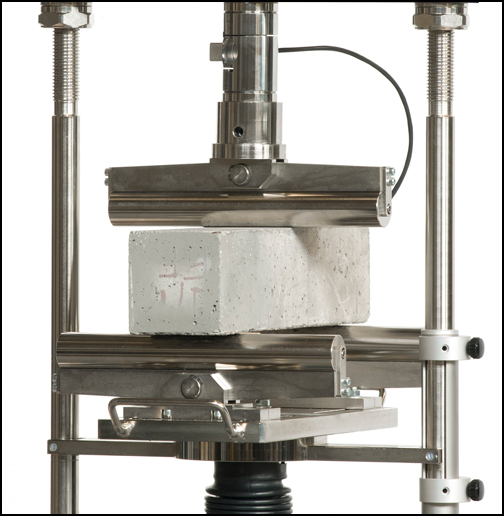

Універсальний автоматичний тестер на згин і стиск UNIFRAME - це велика машина для випробувань на переміщення і навантаження. Основною перевагою цієї машини є її висока гнучкість в якості системи тестування загального призначення, що забезпечується її великими розмірами, які дозволяють розміщувати широкий спектр аксесуарів і програмного забезпечення. Можна виконати широкий спектр випробувань: CBR, Marshall, Triaxial, випробування на згин бетонних балок і плиток, необмежений стиск, випробування на штампування і багато іншого.

Опис

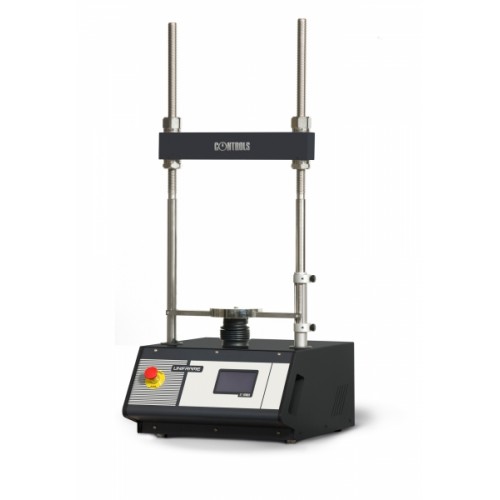

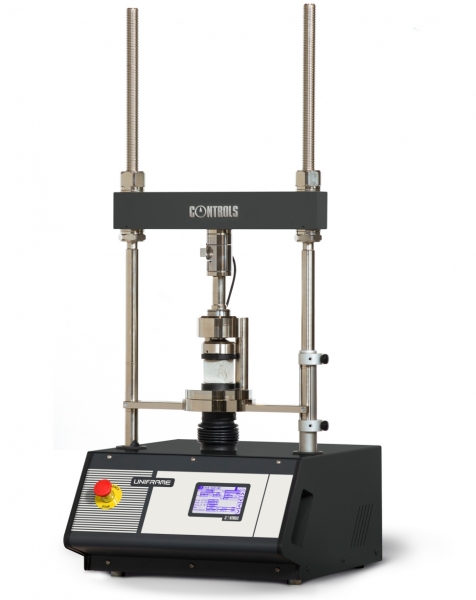

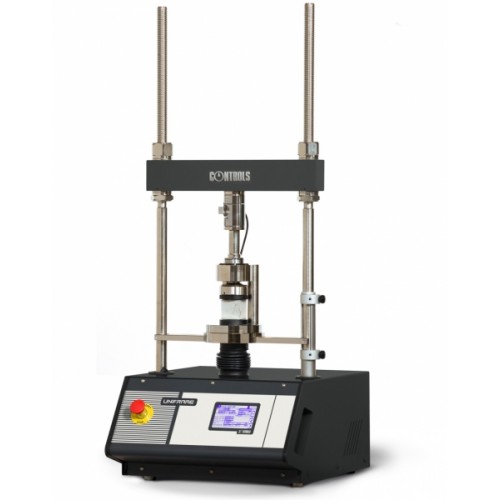

Ця модель має міцну і компактну раму з двох колон і верхньої поперечки, яку можна встановлювати на різній висоті в залежності від використовуваних аксесуарів. Плита приводиться в рух двигуном постійного струму, керованим мікропроцесором.

Роз'єм навантаження, двигун постійного струму і органи управління розміщені в ергономічній шафі. Управління в замкнутому контурі забезпечує надійне виконання випробувань як в додатках зміщення, так і навантаження Для вимірювання зміщення зовнішній датчик не потрібно. Відмова зразка виявляється автоматично і зупиняє тест. В якості альтернативи, ця функція може бути відключена, і замість неї може бути встановлено обмеження за часом руху або часу.

Дана модель оснащена регульованими кінцевими вимикачами, встановленими на одній стійці. Ручне колесо використовується для ручного переміщення плити під час процедури калібрування, так що навантаження може підтримуватися постійною із хорошою точністю. Цей засіб може використовуватися для калібрування будь-якого тензодатчика, присутнього в лабораторії, а не тільки датчика, що поставляється з машиною.

Інтерфейс програмного забезпечення дозволяє встановлювати обмеження швидкості / навантаження і переміщення / навантаження, завантаження формату даних і налаштувань графіків, а також зберігати попередньо задані процедури тестування (у внутрішній пам'яті машини можна зберегти до 10 профілів).

Мікропрограма дозволяє виконувати до чотирьох калібрувань датчиків (два датчика навантаження і два потенціометричних лінійних датчика), зберігаючи дані на борту. Графік тесту в реальному часі і дані датчика відображаються на сенсорному екрані.

Передня панель забезпечена аварійною кнопкою для швидкої зупинки машини. Тестові дані можуть бути збережені на USB-накопичувачі або завантажені через порт локальної мережі в форматі Controls, txt або ASCII.

Всі аксесуари замовляються окремо.
