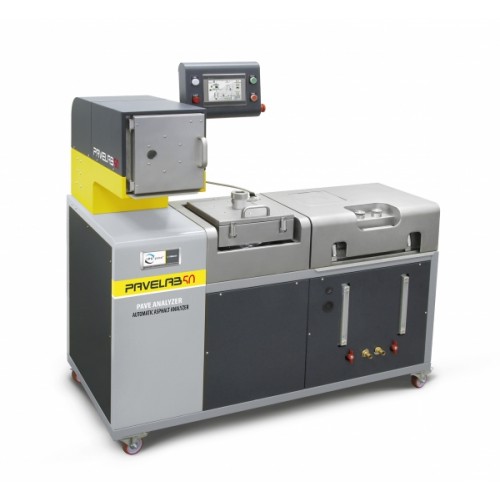

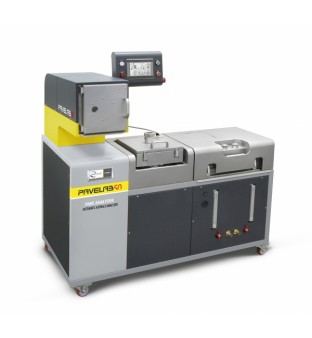

Автоматичний аналізатор асфальту в закритій системі PAVELAB 50

Ці методи випробувань використовуються для кількісного визначення бітуму в гарячих сумішах для дорожнього покриття та зразках дорожнього покриття для прийняття специфікацій, оцінки експлуатації, контролю та досліджень. Ці методи передбачають розчинник або розчинники, які можна використовувати для екстракції та відновлення зв’язуючого. Репрезентативний зразок бітуму можна використовувати для проведення інших тестів, таких як проникнення, температура розм’якшення тощо. Заповнювачі, включаючи наповнювач, також відокремлюються та залишаються доступними для класифікації зразків. Ми пропонуємо кілька моделей систем екстракції, включаючи автоматичний аналізатор асфальту із закритою системою.

Принцип дії
Зразок асфальту (максимум 3,5 кг) поміщають у мийний барабан, обшитий спеченою багатошаровою сіткою з отворами шириною 0,063, 0,075 або 0,090 мм, і встановлюють у мийну камеру. Бітум і наповнювач відокремлюють від зразка промиванням розчинником і ультразвуковим рухом. Потім суміш наповнювача/бітуму/розчинника центрифугують і наповнювач відокремлюють. Заповнювачі та наповнювач сушать за допомогою примусової циркуляції повітря, а залишок розчинника відновлюється шляхом конденсації.

Розчин бітуму/розчинника, що залишився, переганяють і поділяють у двох різних резервуарах. Частину розчину бітуму/розчинника можна злити перед дистиляцією та підключити до колби для використання з роторним випарником для відновлення зразка бітуму для інших тестів. Чистий дистильований розчинник переробляється для інших екстракцій. Аналізатор слід підключити до відповідного блоку водяного охолодження для живлення трьох різних охолоджуючих котушок приладу (див. Аксесуари).

• Корпус машини: сталевий лист, покритий порошковою епоксидною смолою. На колесах.
• Мийна камера: високоякісна нержавіюча сталь, оснащена ультразвуковим обладнанням, системою підігріву, приводним пристроєм для обертання прального барабана, клапанами, з’єднаннями тощо.

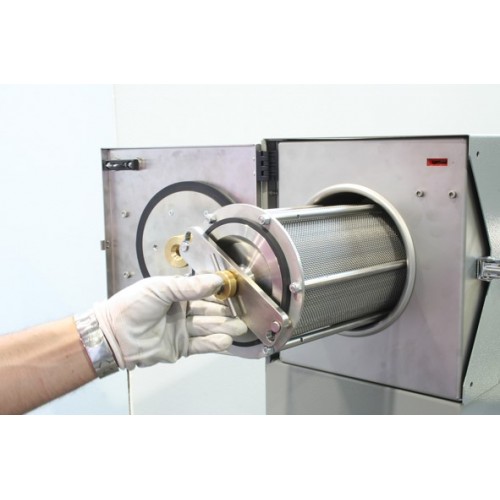

• Мийний барабан (окремий аксесуар): облицьований тришаровою спеченою високоміцною екрануючою сіткою, отвір 0,063 або 0,075 або 0,090 мм. Цей блок включає сидіння, опору та кільце для закриття кришки. Кожна модель має бути оснащена відповідним чохлом (див. Аксесуари).
• Центрифуга: високошвидкісна центрифуга для чашки діаметром 120 мм із запобіжним перемикачем.
• Конденсатор: резервуар з нержавіючої сталі в комплекті з охолоджувачем для конденсації парів розчинника під час операції сушіння.
• Насос примусової циркуляції повітря: для сушіння заповнювача та наповнювача.
• Блок відновлення/дистиляції:подвійна камера, одна з яких використовується як резервуар. Камера дистиляції складається з основи та верхнього нагрівача, що забезпечує відновлення розчинника до прибл. 30 літрів на годину та змійовики охолодження над камерою, вбудовані в кришку. Обидві камери оснащені зливними клапанами.
• Пристрій для відбору проб для роторного випаровування також доступне швидке підключення для колби роторного випарника для збору розчину бітуму. Дивіться аксесуари 75-PV5X100.

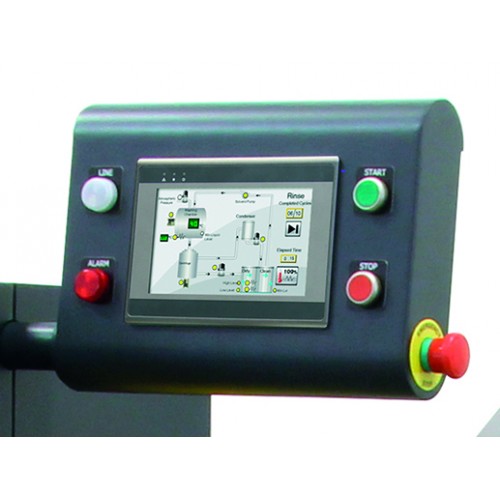

• Сенсорна панель управління 7": для керування та керування машиною.
• Опція балансу: тільки для точного вимірювання проб асфальту модель 75-PV50A25.
• Система водяного охолодження: машини мають бути підключені до відповідної системи водяного охолодження, яка не входить у комплект і замовляється окремо. Див. Аксесуари.
• Функції безпеки: машини негайно зупиняються при виявленні нестачі води, несправності електродвигуна тощо, а причина зупинки відображається на дисплеї панелі керування. Під час виконання тесту двері замкнені.

• машини негайно зупиняються при виявленні нестачі води, несправності електродвигуна тощо, а причина зупинки відображається на дисплеї панелі керування. Під час виконання тесту двері замкнені
• Високошвидкісна екстракційна центрифуга для відділення наповнювача від сполучного розчину
• Конденсація парів розчинника в резервуарі з нержавіючої сталі, включаючи охолоджувач
• Автоматичне відновлення розчинника шляхом безперервного процесу дистиляції
• Легке відновлення сполучної речовини для подальших тестів, таких як проникнення, температура розм’якшення тощо
• Швидке підключення для обертової колби випарника доступне як опція
• Час екстракції скорочено приблизно до 55 хвилин (включаючи сушку)
• Відсутність токсичних випарів у лабораторії, що відповідає останнім вимогам щодо забруднення
• Поворотна панель із сенсорним екраном 7 дюймів
• Також доступна версія з вагами для точного вимірювання зразка асфальту (10 кг ± 0,1 г)
• Висока продуктивність екстраксії: до 300 г фільтра на кожне відведення
• Автоматичне сушіння зразка після екстракції
• Безшумна робота
